LOCK緊固件橫向振動試驗機是用來檢測緊固件在一定頻率和振幅的橫向動態載荷下的自鎖性能(防松性能)，廣泛適用于汽車緊固件、航航空緊固件、風電緊固件、鐵路緊固件等各類緊固件的防松量化檢測。
LOCK緊固件橫向振動試驗機本公司研發的螺栓螺母橫向振動試驗設備，用于螺栓螺母組成的螺紋副的防松性能測試試驗，能自動測量緊固扭矩、緊固軸力、扭矩系數K，總摩擦系數、橫向推力、橫向振幅、振動頻率、振動周期、時間、松動角等螺栓螺母的機械性能。
LOCK緊固件橫向振動試驗機產品簡介：60年代，德國研究者發現：往返式的橫向振動是螺紋緊固件產生松脫的主要原因。根據這一研究成果，工程師們設計了一種門用于測試和分析自鎖緊固件的自鎖性能試驗機，通過該試驗機，HY（ZD）-40050螺紋緊固件橫向振動試驗機人們可以分析預緊軸力、橫向位移和橫向振動周期的變化曲線來判別螺紋緊固件的防松特性；以便于研究機械結構中螺紋緊固系統的自鎖和鎖緊特性。緊固件橫向振動試驗機能夠按照ISO16130-2015、GB/T 10431-2008、DIN 65151、Junker原理規定的橫向振動測試標準，來檢測緊固件在一定頻率和閉環控制恒定振幅（位移）狀態條件下，施加橫向動態載荷下的自鎖性能（防松性能）。伺服自動擰緊裝置按照設定的夾緊力（一般為保證載荷的75%）或扭矩自動擰緊被測螺栓/螺母。然后，啟動測試，試驗機將給整個連接副施加一定頻率和振幅的橫向動態載荷。在整個試驗過程中，系統將記錄并分析緊固件軸力、松脫角度、振幅、水平推力的變化。通過相關圖表試驗曲線，可以清楚的了解螺栓/螺母在振動環境下的自鎖性能（防松性能）和各項技術參數。

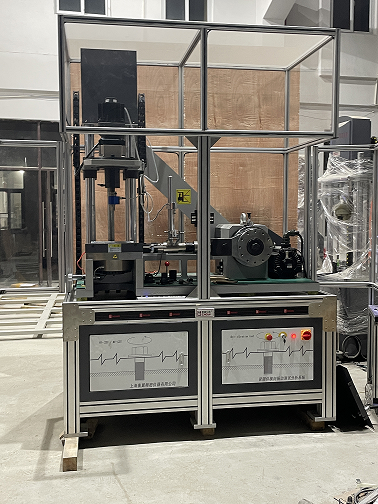

該試驗機包含一個用于產生橫向動態載荷和驅動電機。被測緊固件將安裝在一個底部帶水平滑軌的基座上。整臺試驗機被放置在一個工作臺上。另外，作為標準配置，試驗機還帶有安全保護罩。緊固件橫向振動試驗機用來檢測緊固件在一定頻率和振幅的橫向動態載荷下的自鎖性能（防松性能），對各種緊固件防松技術進行評定和分析，適應所有狀態下的緊固件防松測試。試驗過程中設備記錄和自動描繪夾緊力、水平推力、振幅、松脫角度的試驗曲線，自動計算任意周期內的衰減值，具有任意周期內數據分析功能，各參數關聯曲線分析功能，具有不同測試條件的防松性能自動對比功能；
主機配置：具有振動源、力傳感器、扭矩傳感器、光柵位移傳感器、伺服擰緊和振動系統、松脫角度測量光電編碼器、擰緊裝置自動升降系統，各規格工裝夾具，能準確自動測量各個參數試驗數據，能實現自動處理數據與統計，多功能報告輸出等；
全自動扭緊緊固件橫向振動試驗機技術參數：
1. 產品規格： HY-40050
2． 精度等： 1級
3． 軸向夾緊負荷： 400KN
4. 橫向負荷： 50KN
5． 有效測力范圍：2/100-99.99%;
6． 試驗力分辨率，負荷±30000碼；內外不分檔，且全程分辨率不變。
7． 螺栓測量范圍: M12-M24
8． 橫向位移振幅：0-±2 mm（可自由調整）（可定制大位移振幅：0-±5 mm）
9． 振動頻率:0-15HZ (任意調)
10. 位移分辨率:0.001mm （量程：0-10mm）
11．試驗定時間自動停車,試驗定次數自動停車。
12. 預設參數： 振動頻率 ： 0-15Hz 任意設定橫向位移（振動幅度）： 0-±2mm任意設定振動次數或時間： （ 任意設定）初始擰緊扭矩： （ 任意設定）初始夾緊力： (任意設定)
13.測試結果：松脫角度 緊固軸力衰減擰緊扭矩、松脫扭矩、轉角，總摩擦系數，K系數，橫向水平推力值 橫向位移（振動幅度）14．超載保護：超過負荷10%時自動保護；
15. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
16．電源功率： 22KW
17．主機重量：1850 kg
18. 電源電壓: 380V（三相）
19. 主機尺寸： 1800*1000*2850mm
電腦控制全自動擰緊橫向振動測試設備儀器工作環境:
1 電源：380V 50Hz；
2 溫度：10-40℃；
3 相對濕度：10%-90%；
